安全操作须知

一．进场施工前，检查确认产品、附件、安装材料及安装工具齐全；

二．严禁非电工人员从事电工作业，电工作业必须在取得《电工证》后才能单独操作三．进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品；

四．现场用电，一定要有专人管理，同时设专用配电箱，严禁乱接乱拉；

五．杜绝违章作业，防止人身、线路，设备事故的发生；

六．电动机械设备，必须有漏电保护装置和可靠保护接地，方可启动使用；

七．严禁施工人员带电操作，接线一定要切断电源，确认无误后进行，不要用湿手触摸开关、插座八．严禁雨天进行室外作业；

现场使用电线线径严格满足安装指导要求规格，否则出现安全事故由客户自行承担。

未按照本安装指导进行安装所产生的问题，本公司不承担质保义务及其他法律责任。

现场勘察

一、确认安装位置

1.打开手机，使用信号管家App检测拟安装位置网络信号值：手机APP页面显示≥-81 dBm该位置信号强度达标，可以直接安装充电设备；手机APP页面显示<-81dBm该位置信号强度不达标,如有其他更好的位置建议更换

2.信号检测完成后，统计小区电单车数量，根据实际情况进行设备、插座数配比

3.地下安装:地下室安装选址时充电桩主机尽量靠近运营商的信号放大器，且中间不能有障碍物；如果地下室无运营商放大器，充电桩主机尽量靠近地库出入口，方便加装信号放大器

4.地面安装:注意考虑室外高地设备防雷、低洼处雨水淹没等特殊情况

二、注意事项

观察周边环境：

1．充电区域的长度测量

2．距离停车位的位置测量,确保其他车辆能正常出入

3．明确配电箱位置

4．明确是否有潮湿渗水

确认设备安装方式、走线方式：

1．根据现场实际情况，选择设备安装方式:挂墙式、支架式；建议符合条件使用挂墙式安装，可节省施工成本

①室内安装:尽量选择信号较好区域、方便用户充电车位

②室外安装:注意高地防雷、雨天水淹等情况

2．确认电源线的走线距离，现场大致走线方式，埋地、桥架、沿墙敷设等；建议尽量沿墙敷设，可节省施工成本

安装充电桩、提前规划插座距离：

1．在安装充电桩前需确认充电桩的规格，确认充电桩的数量（一般刚需居民小区建议插座-车配比1:4或1:5)

2．确认现场物业接电要求，预算功率选定匹配功率主线规格，选定漏电保护和空气开关

3．每个插座需间隔至少110cm-130cm距离保证充电车辆的进出顺利

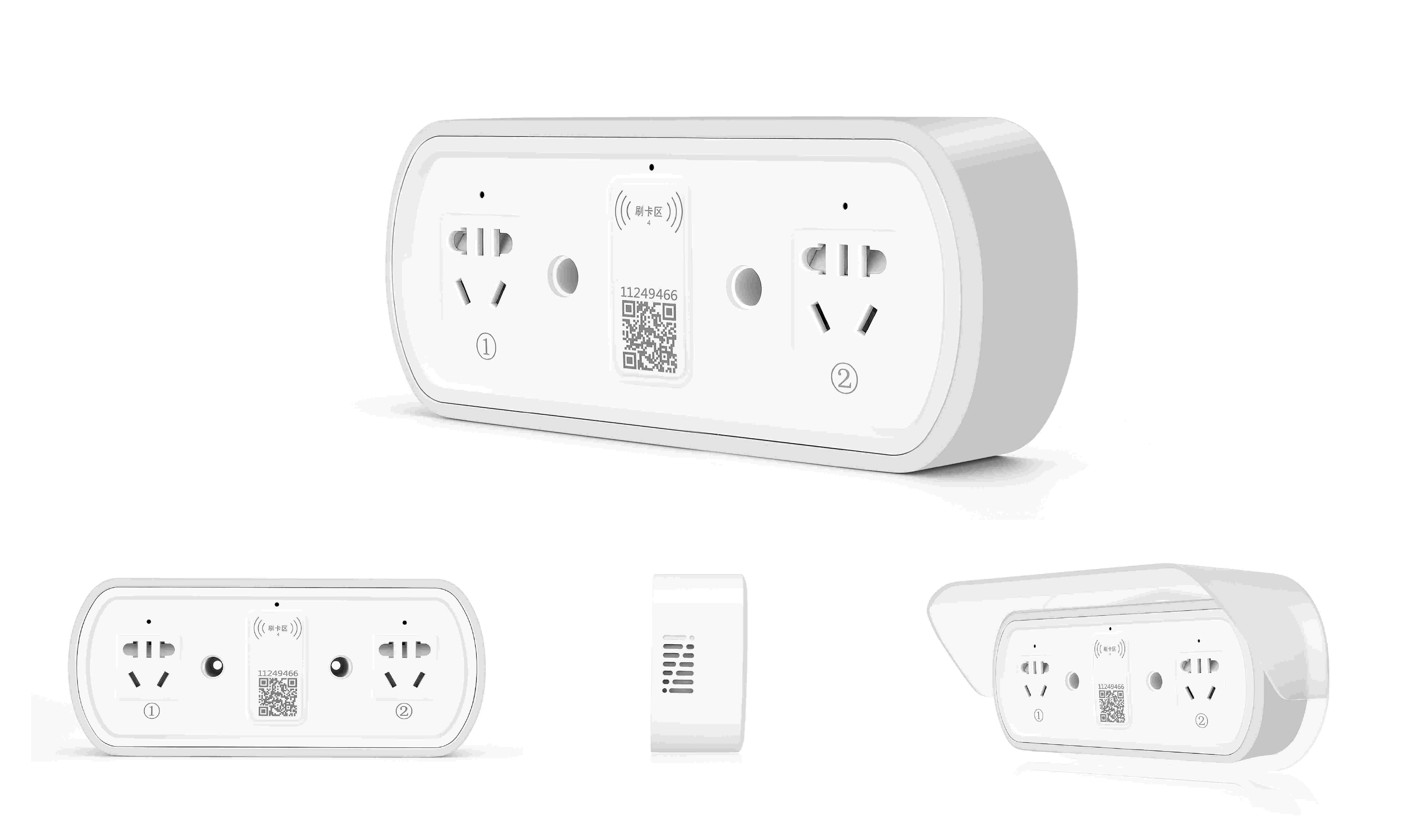

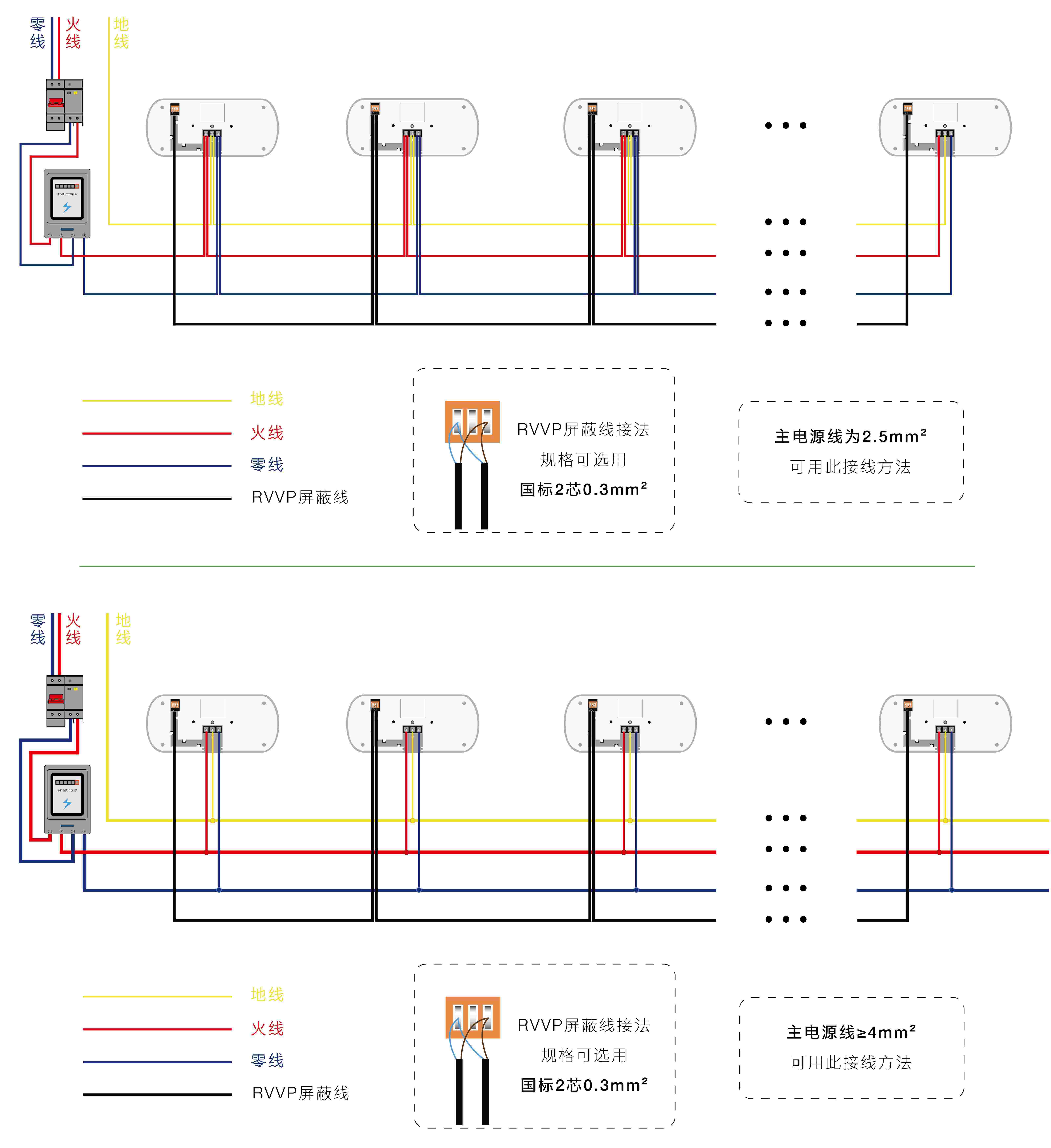

安装接线图

墙体安装

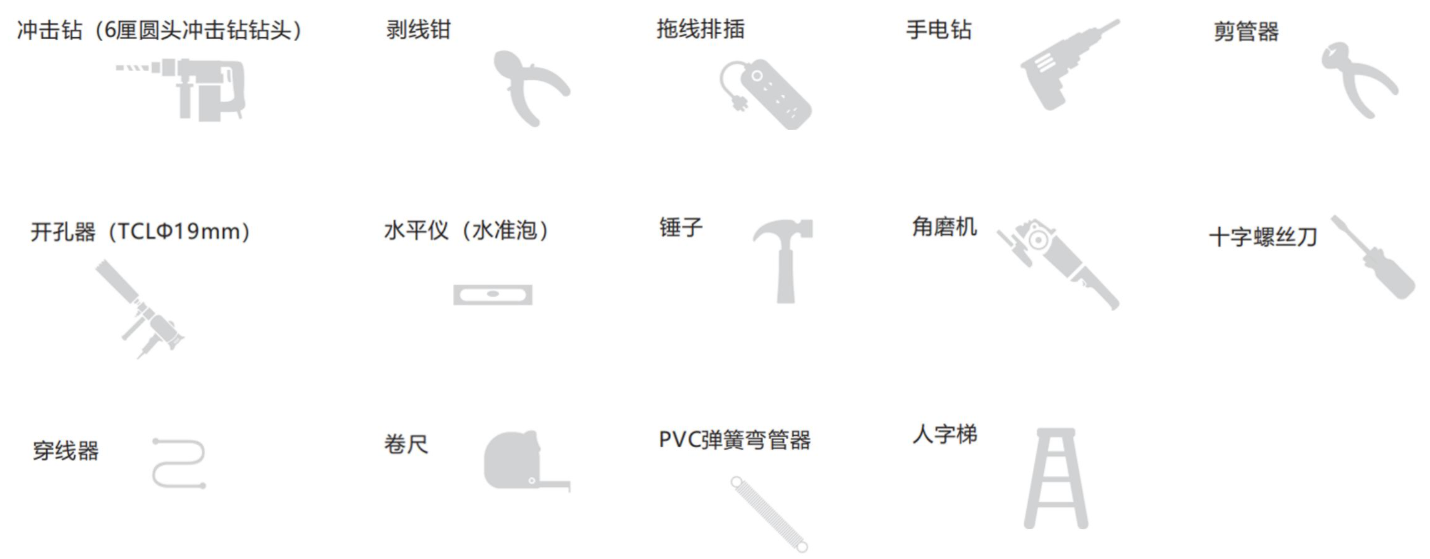

安装工具及辅材

安装规格举例

设备数量	8台	15台	20台	30台	45台
额定电压	220V	220V	220V	220V	220V
输出功率	3200W	6000W	8000W	12000W	18000W
输出电流	14.5A	27.3A	36.4A	54.5A	81.8A
主电源线	2.5mm²	4mm²	6mm²	10mm²	16mm²
电表规格	20A	40A	60A	80A	100A
空开漏电规格	20A	32A	60A	80A	100A

安装步骤

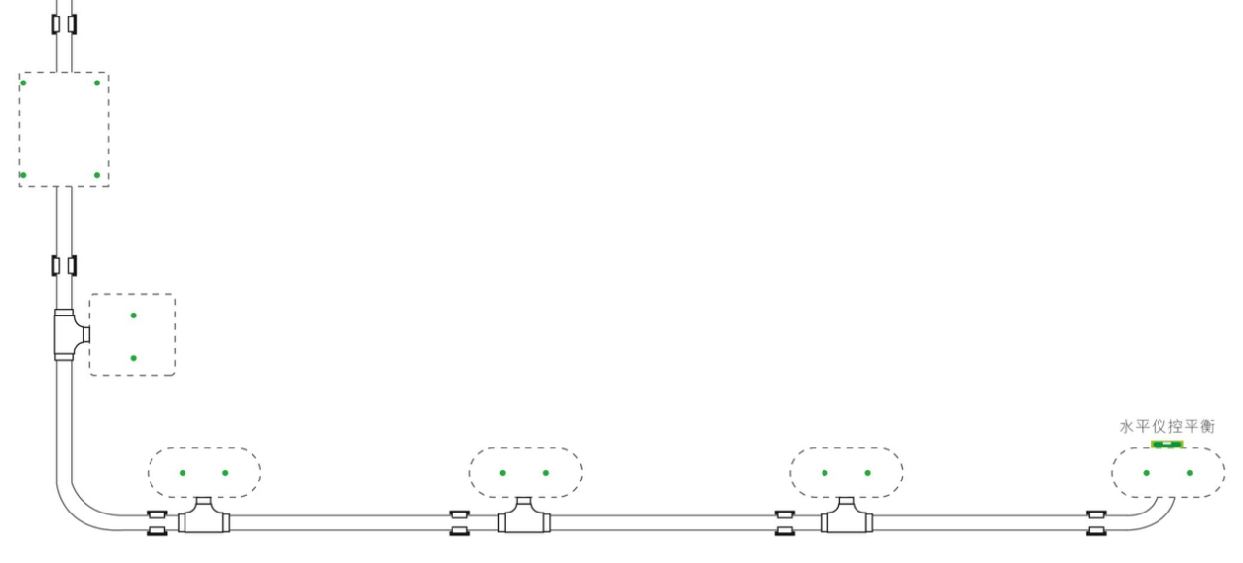

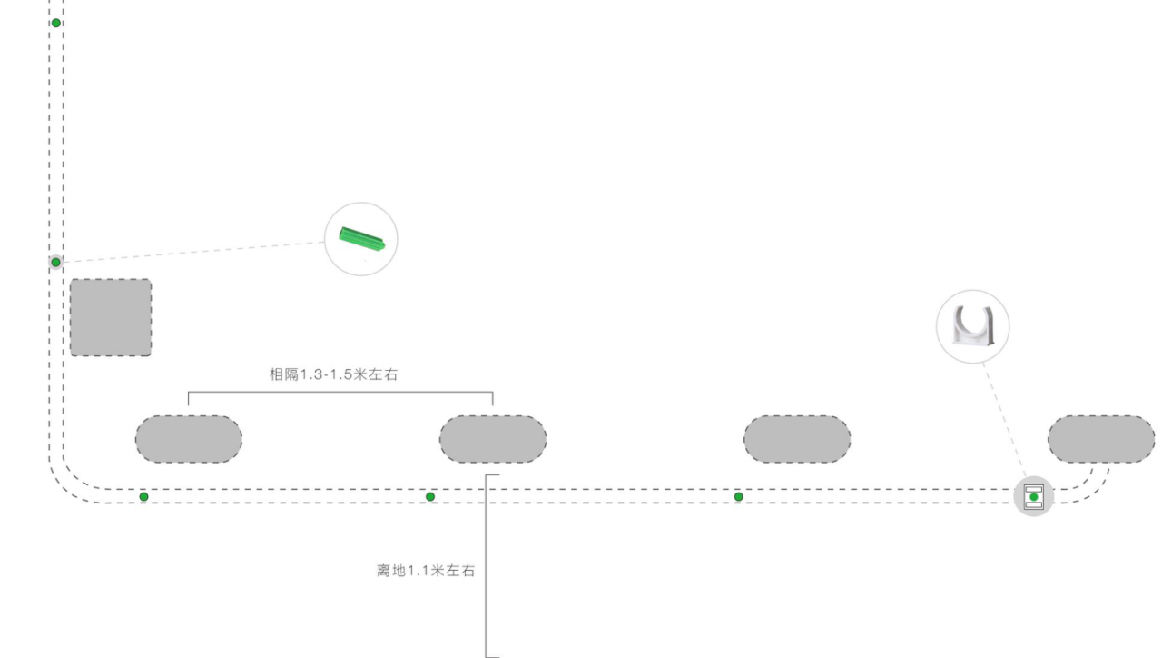

1.卷尺测量主机从机大致定位并作标记，再根据该定位标记，测量出管卡孔位，打孔； 打孔完成，锤入膨胀管胶塞，手电钻固定管卡

2.置入4分线管（剪管器剪断，折弯，管卡固定）拼接pvc线管带盖三通（每个主/从机下方）；完成所有线管和三通铺设后，根据三通位置，用主/从机上的两孔确定孔位（水平仪控平衡）并标记， 在该标记下打孔锤入胶塞；拼接电表箱，开孔器在电表箱上开孔拼接线管，并在墙上用电表箱定位标记，打孔锤入胶塞，螺丝固定。

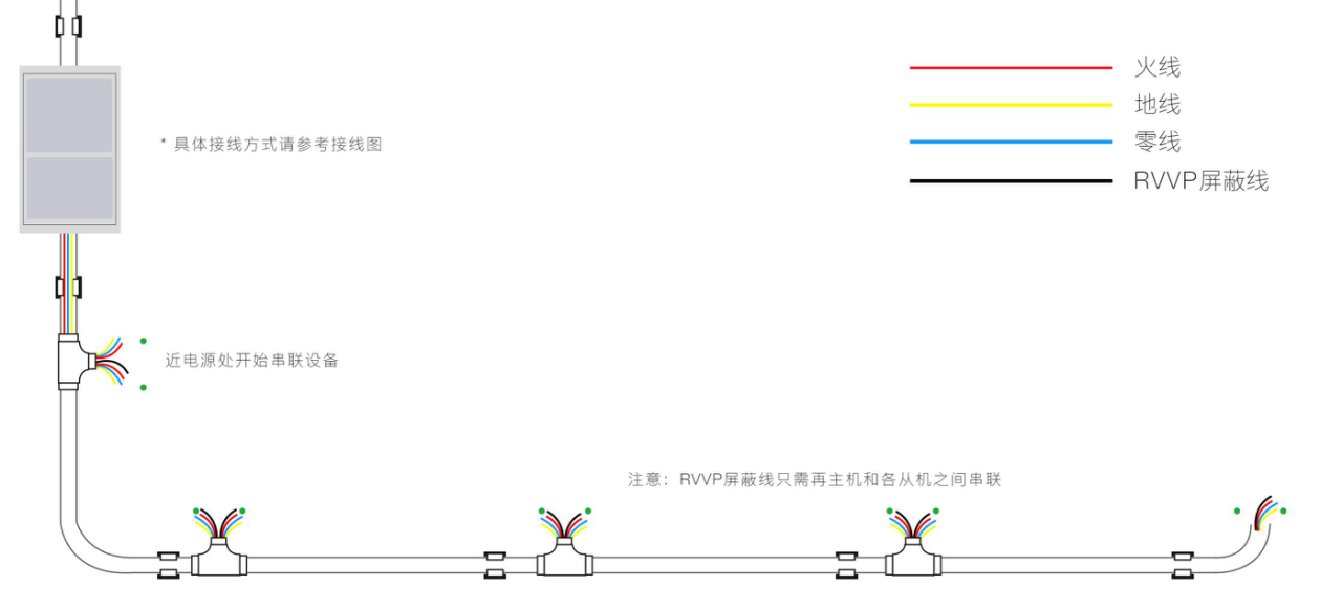

3.拉线，从远离主机那端开始把火线零线地线和RVVP485屏蔽线拉入线管里（在三通位置预留线长度）; 把预留出的所有线剥线钳剪断、剥开，露出线头；在近电源处开始串联主机和各个从机。

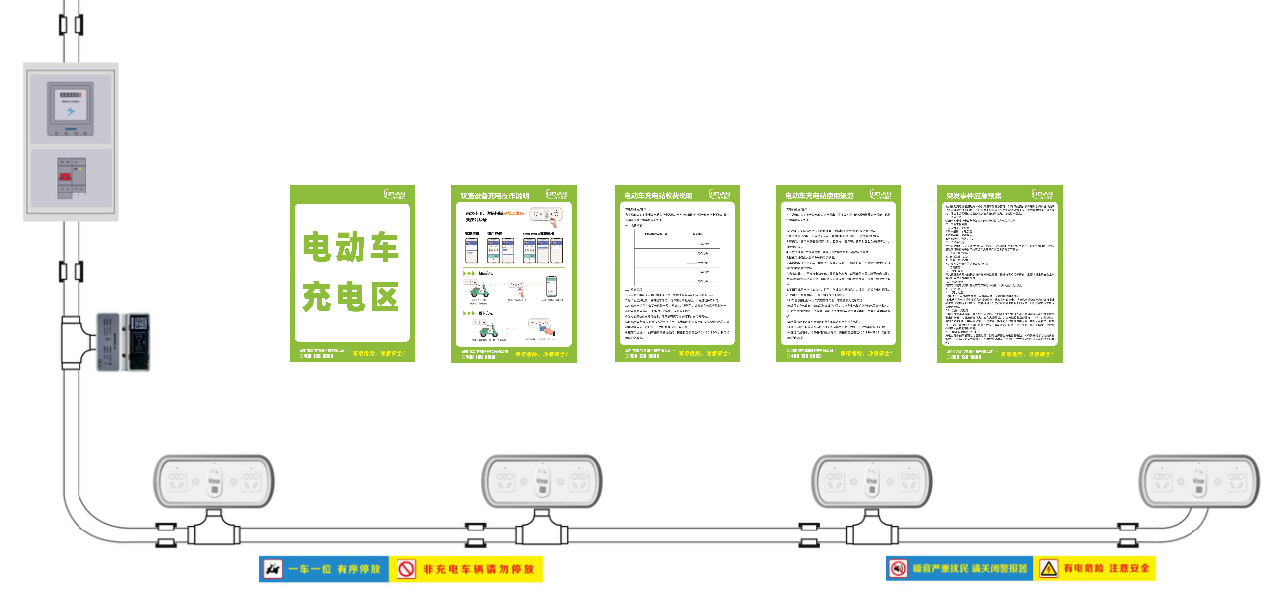

4.完成主机和从机的线串联后，把设备用螺丝固定在孔位上；安装空气开关，并拉入线，接电完成；测试设备是否安装成功并完成使用流程和标识铺设。

方钢安装

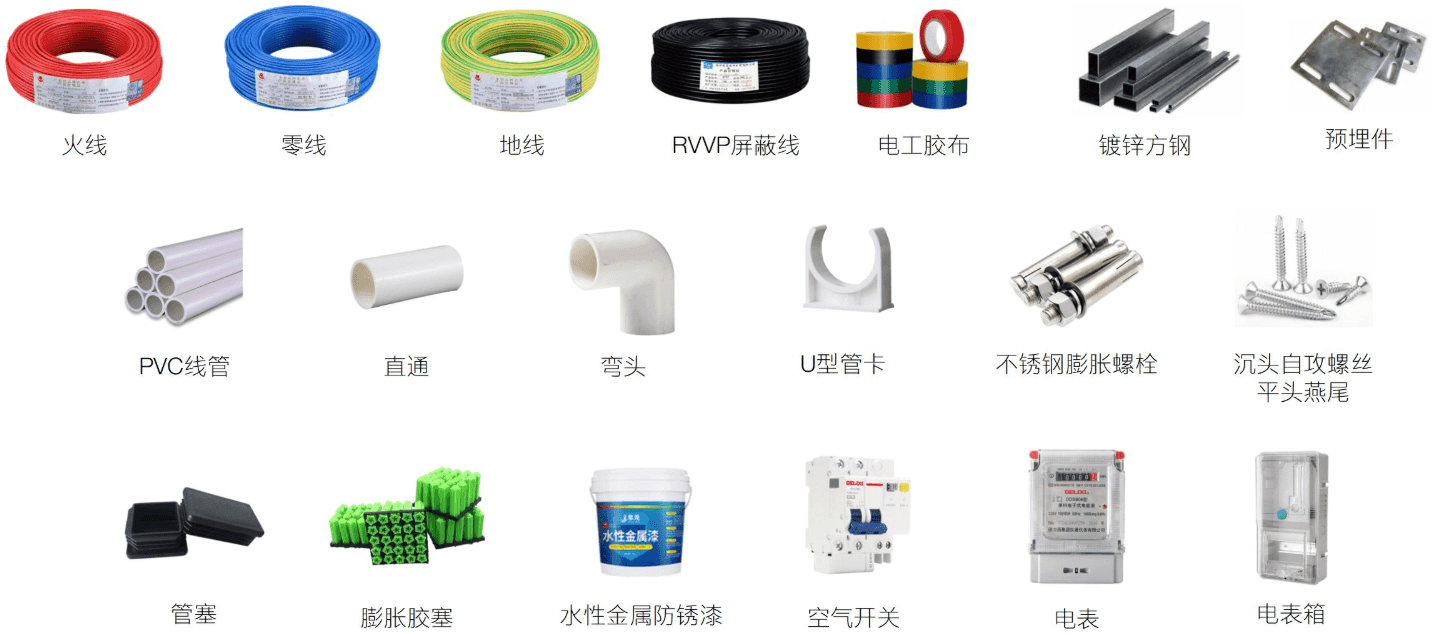

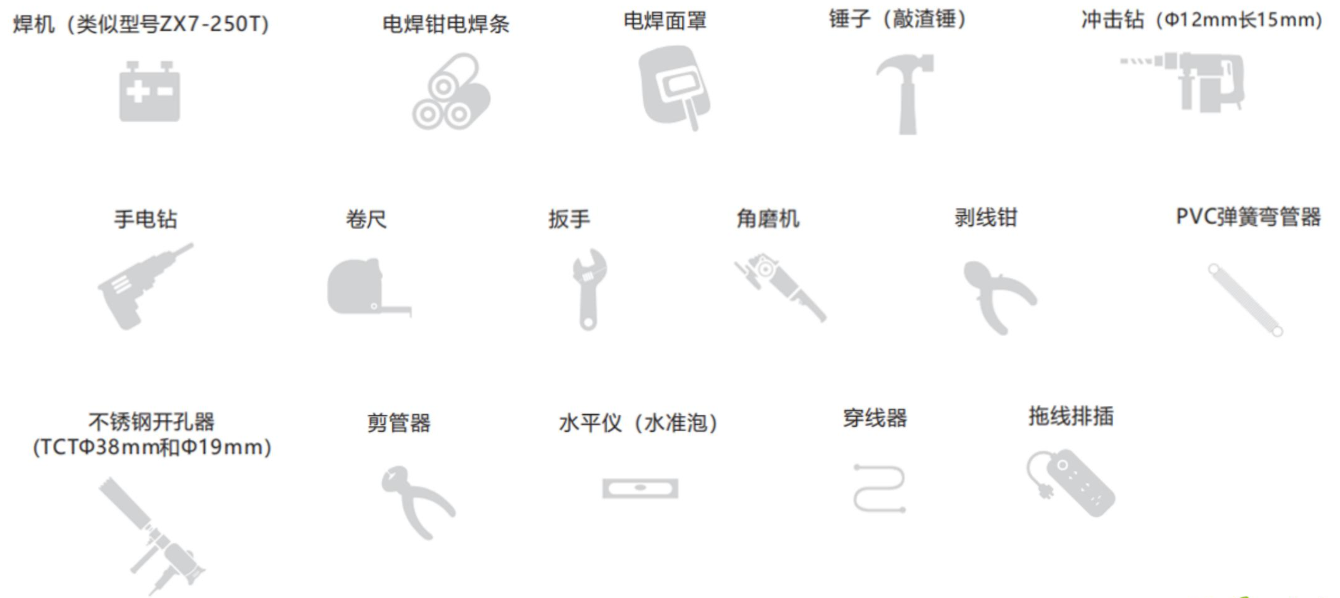

安装工具及辅材

安装规格举例

设备数量	8台	15台	20台	30台	45台
额定电压	220V	220V	220V	220V	220V
输出功率	3200W	6000W	8000W	12000W	18000W
输出电流	14.5A	27.3A	36.4A	54.5A	81.8A
主电源线	2.5mm²	4mm²	6mm²	10mm²	16mm²
电表规格	20A	40A	60A	80A	100A
空开漏电规格	20A	32A	60A	80A	100A

安装步骤

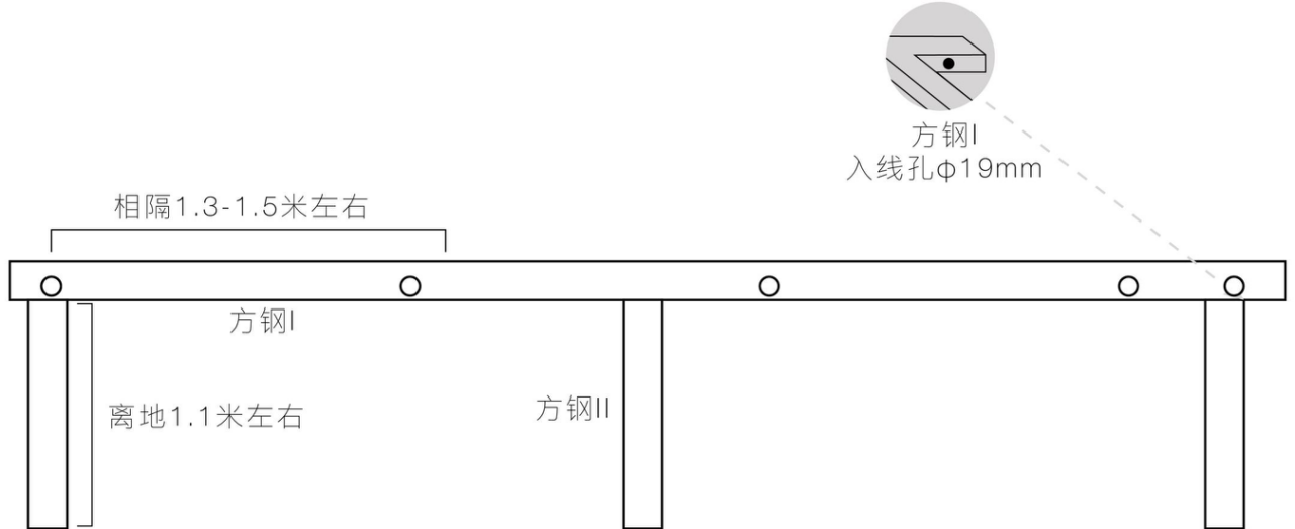

1.根据场地限制尺寸和所需从机数，焊接方钢Ⅰ所需长度；卷尺在已焊接方钢Ⅰ上测量多组从机设备（相距1.5m）大致定位并作标记，在标记下靠方钢Ⅰ下沿开38mm直径孔；另取方钢锯断做成1m/1.1m等长的方钢Ⅱ，并与已完成开孔方钢Ⅰ（匀距）T型焊接在一起；在方钢Ⅰ做入线孔。

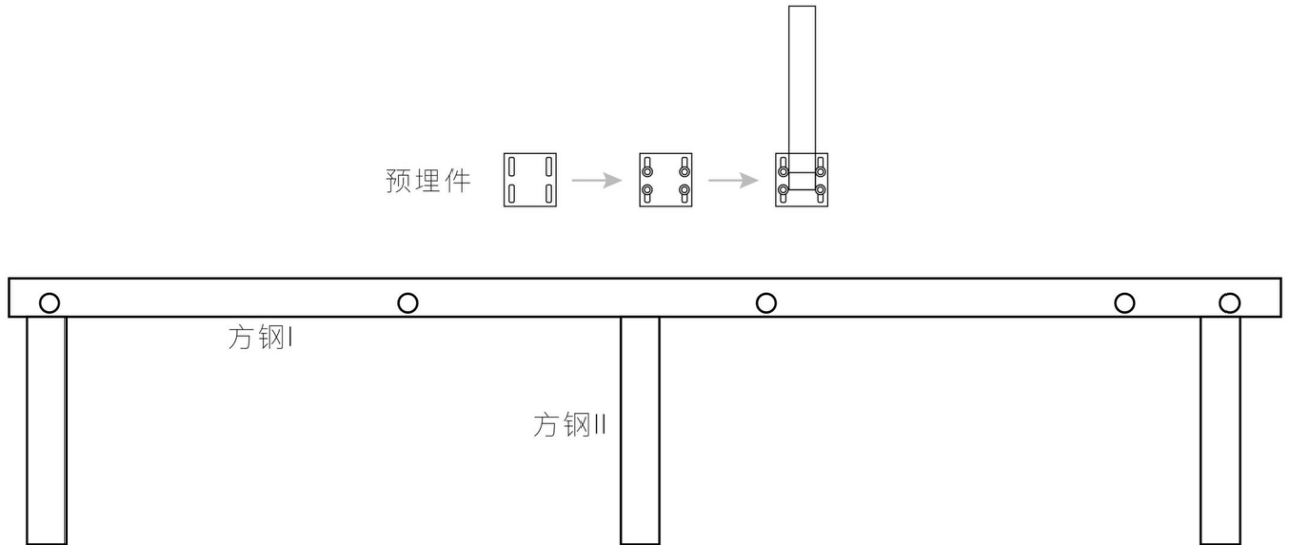

2.以方钢Ⅱ作参考，在地上定位预埋件位置，并根据预埋件上的孔位冲击钻打孔用膨胀螺丝固定； 焊接方钢Ⅱ与各个预埋件，扳手加以固定，完成方钢护栏架框工作。

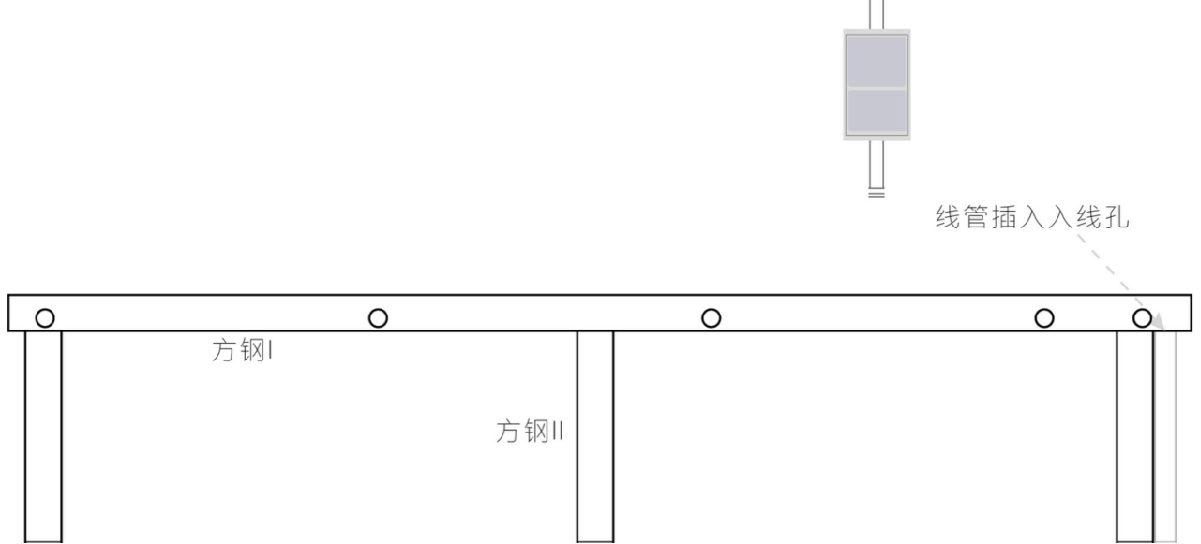

3.近电源处墙面上安装空气开关，用空气开关盒定位，打孔放胶塞，螺丝固定；铺线管，从空气开关处开始拉入火线零线地线，线走4分线管（剪管器剪断，折弯，管卡固定）， 拉至方钢护栏框架处,从方钢Ⅰ的入线孔接入；

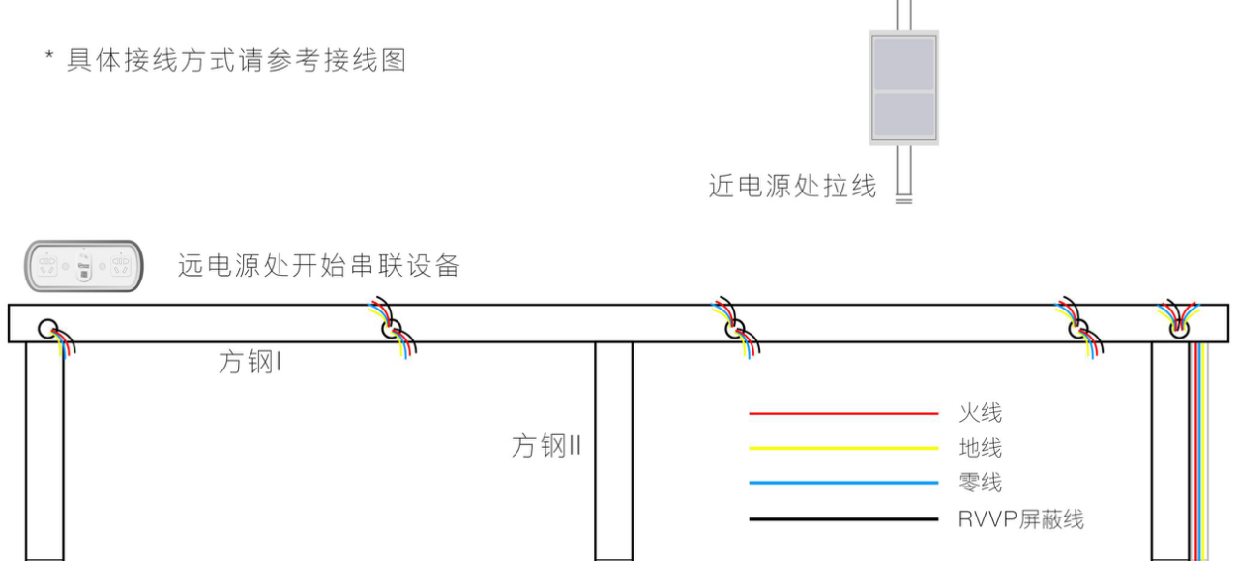

4.拉线，从19mm入线孔把线管里的线拉入方钢里（在38mm孔位处预留线长度）；RVVP485信号线从最靠方钢端Ⅰ的孔拉入方钢Ⅰ里；把孔位预留出的所有线剥线钳剪断、剥开，露出线头；  在方钢Ⅰ另一端开始串联主机和各个从机。

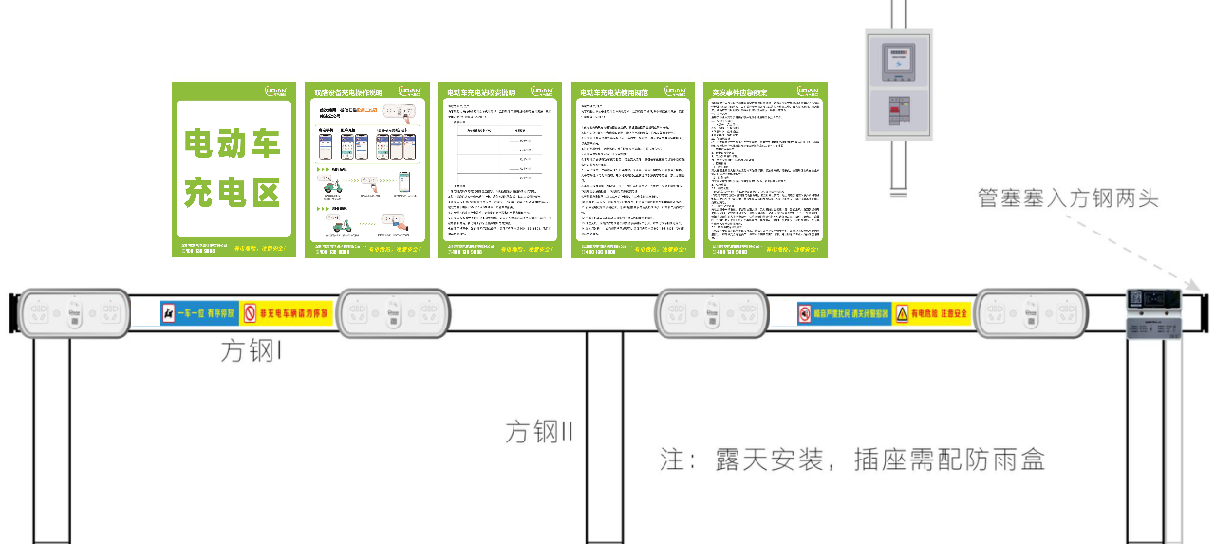

5.主机/从机和防雨盒用电钻直接燕尾自攻螺丝固定在方钢上（水平仪控平衡）；敲渣锤敲打每个焊接处除焊渣（防锈作用），并用水性金属防锈漆（银色）涂所有焊接处，完成防锈工作；  管塞塞入方钢两头，完成方钢密封；安装空气开关电芯，并拉入线，完成拉电；测试设备是否安装成功。玻璃胶（玻璃枪）和泡沫胶完成使用流程和标识铺设。

本安装说明为方便叙述，所示意场地过于理想，现实不可一概而论，仅提供一种参考，做思路的整理作用。烦请前方人员综合考虑，本着安装美观和安装可靠的原则，自行裁夺。
