安全操作须知

一．进场施工前，检查确认产品、附件、安装材料及安装工具齐全；

二．严禁非电工人员从事电工作业，电工作业必须在取得《电工证》后才能单独操作三．进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品；

四．现场用电，一定要有专人管理，同时设专用配电箱，严禁乱接乱拉；

五．杜绝违章作业，防止人身、线路，设备事故的发生；

六．电动机械设备，必须有漏电保护装置和可靠保护接地，方可启动使用；

七．严禁施工人员带电操作，接线一定要切断电源，确认无误后进行，不要用湿手触摸开关、插座八．严禁雨天进行室外作业；

现场使用电线线径严格满足安装指导要求规格，否则出现安全事故由客户自行承担。

未按照本安装指导进行安装所产生的问题，本公司不承担质保义务及其他法律责任。

现场勘察

一、确认安装位置

1.打开手机，使用信号管家App检测拟安装位置网络信号值：手机APP页面显示≥-81 dBm该位置信号强度达标，可以直接安装充电设备；手机APP页面显示<-81dBm该位置信号强度不达标,如有其他更好的位置建议更换

2.信号检测完成后，统计小区电单车数量，根据实际情况进行设备、插座数配比

3.地下安装:地下室安装选址时充电桩主机尽量靠近运营商的信号放大器，且中间不能有障碍物；如果地下室无运营商放大器，充电桩主机尽量靠近地库出入口，方便加装信号放大器

4.地面安装:注意考虑室外高地设备防雷、低洼处雨水淹没等特殊情况

二、注意事项

观察周边环境：

1．充电区域的长度测量

2．距离停车位的位置测量,确保其他车辆能正常出入

3．明确配电箱位置

4．明确是否有潮湿渗水

确认设备安装方式、走线方式：

1．根据现场实际情况，选择设备安装方式:挂墙式、支架式；建议符合条件使用挂墙式安装，可节省施工成本

①室内安装:尽量选择信号较好区域、方便用户充电车位

②室外安装:注意高地防雷、雨天水淹等情况

2．确认电源线的走线距离，现场大致走线方式，埋地、桥架、沿墙敷设等；建议尽量沿墙敷设，可节省施工成本

安装充电桩、提前规划插座距离：

1．在安装充电桩前需确认充电桩的规格，确认充电桩的数量（一般刚需居民小区建议插座-车配比1:4或1:5)

2．确认现场物业接电要求，预算功率选定匹配功率主线规格，选定漏电保护和空气开关

3．每个插座需间隔至少110cm-130cm距离保证充电车辆的进出顺利

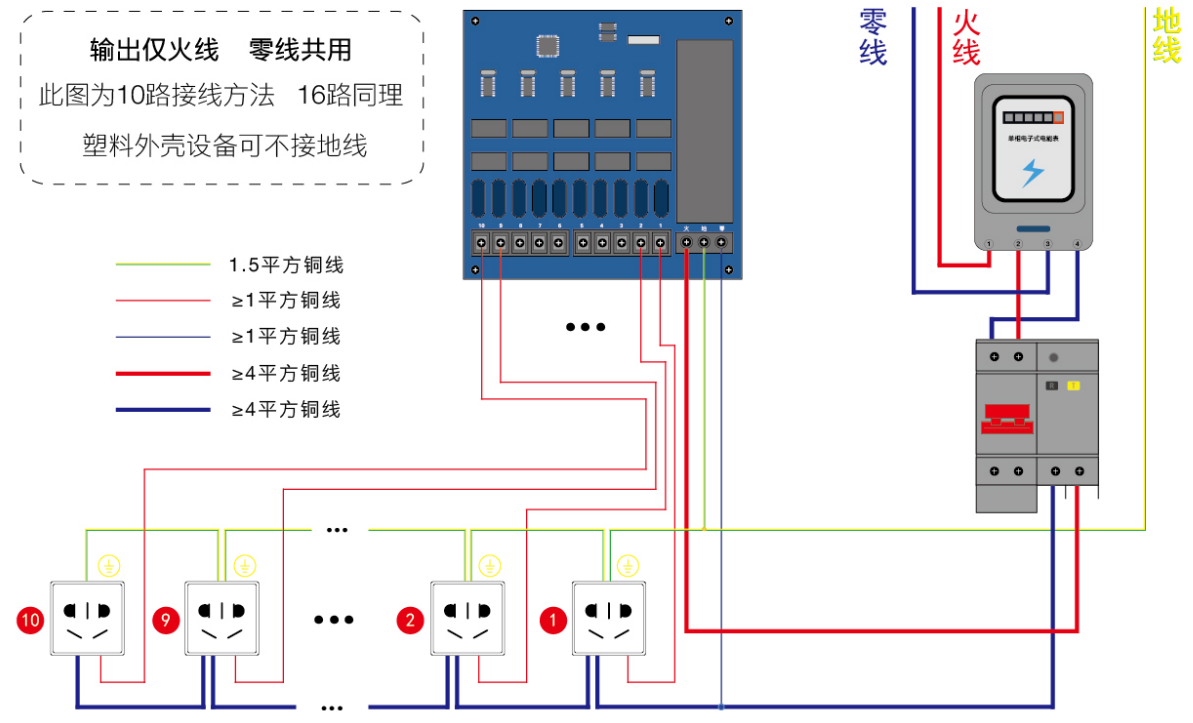

安装接线图

墙体安装

安装工具及辅材

安装规格举例

设备数量	1台	2台
额定电压	220V	220V
输出功率	3000W	6000W
输出电流	13.6A	27.27A
主电源线	2.5mm²	4mm²
电表规格	16A	40A
空开漏电规格	16A	32A

安装步骤

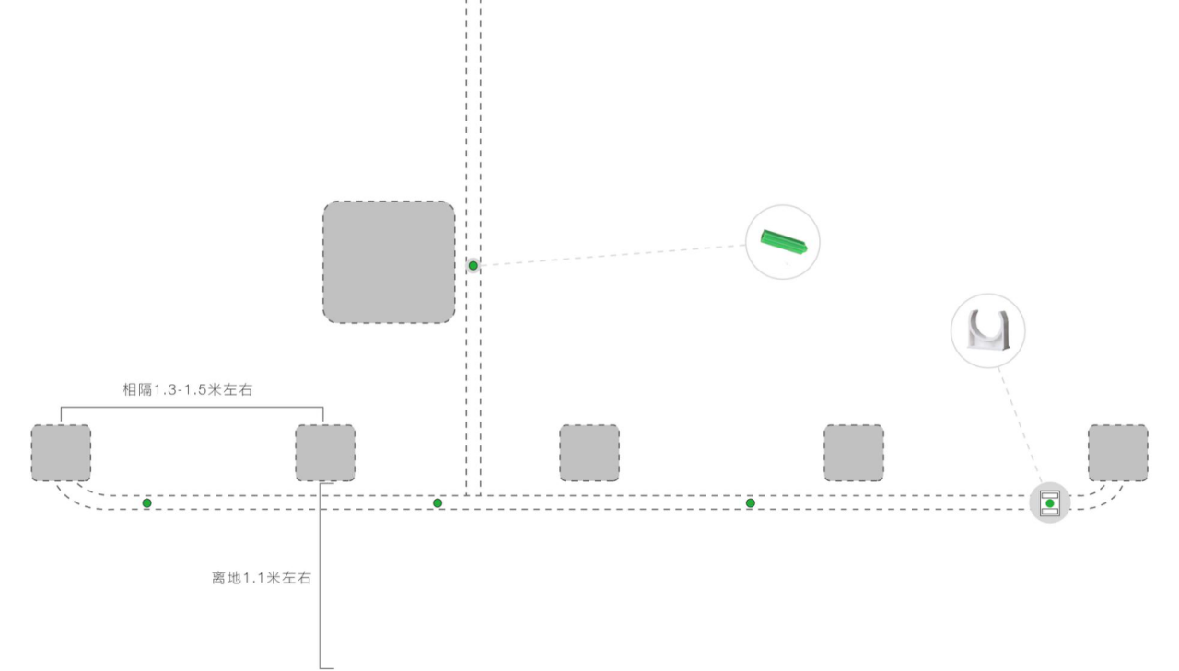

1.卷尺测量主机从机大致定位并作标记，再根据该定位标记，测量出管卡孔位，打孔； 打孔完成，锤入膨胀管胶塞，手电钻固定管卡

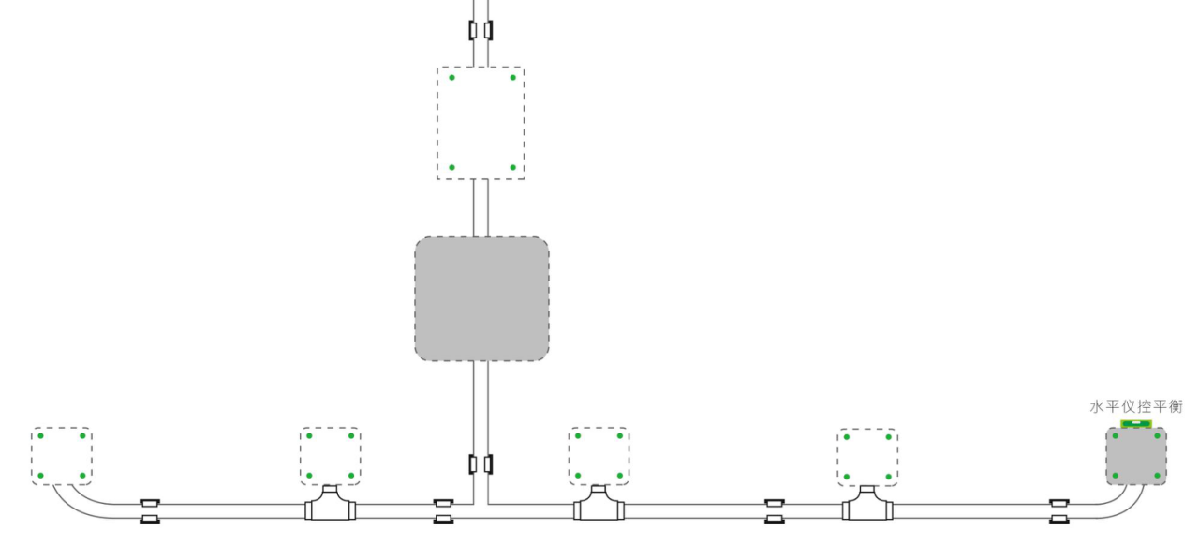

2.置入线管（剪管器剪断，折弯，管卡固定）拼接pvc线管带盖三通（每个端口下方）；完成所有线管和三通铺设后，根据三通位置，用水平仪控平衡确定孔位并标记， 在该标记下打孔锤入胶塞；拼接空气开关、电表，在墙上用电表箱定位标记，打孔锤入胶塞，螺丝固定电表箱

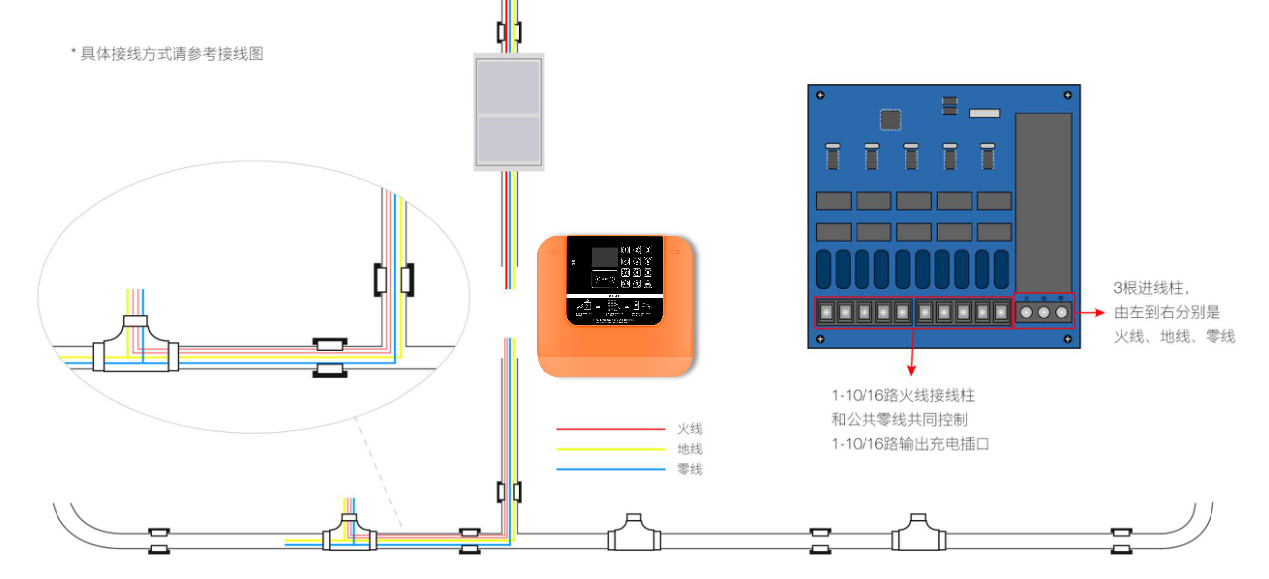

3.拉线，从远离主机那端开始把火线零线地线拉入线管里（在三通位置预留线长度）; 把预留出的所有线剥线钳剪断、剥开，露出线头；主机内1-10/16路火线接柱和公共零线共同控制1-10/16路输出充电插口，主机出线端需要10/16根火线，分别接到1-10/16路充电插口火线柱上。

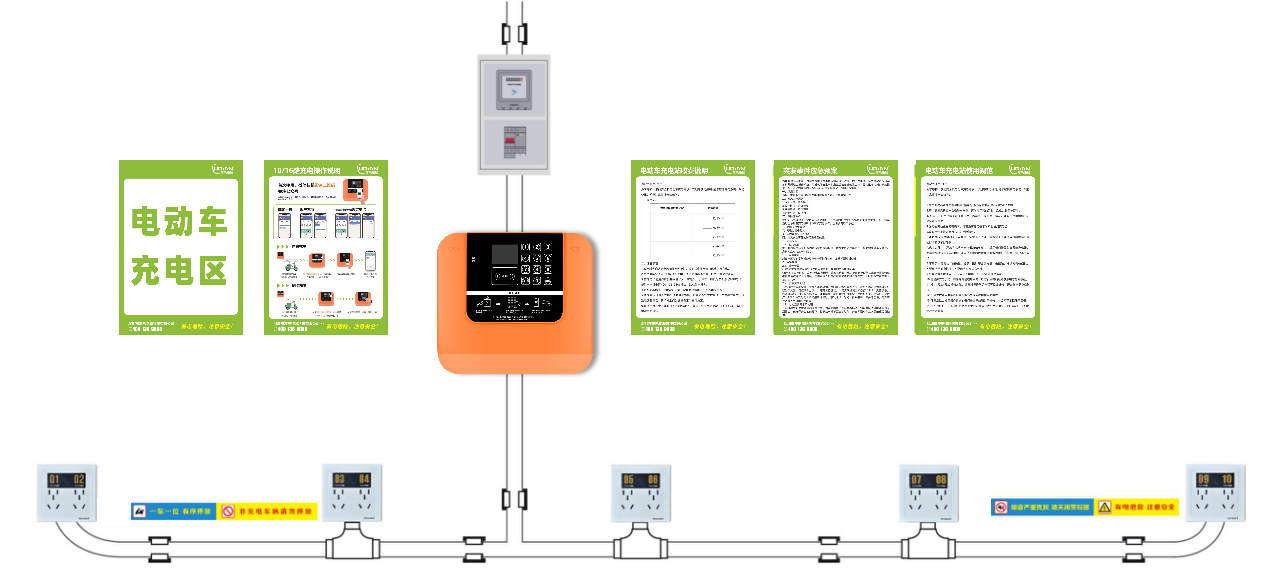

4.完成主机和充电插口的连接后，把设备用螺丝固定在孔位上，如在室外需配置防雨盒；安装空气开关，电表，并拉入线，接电完成；测试设备是否安装成功，并完成使用流程和标识铺设。

方钢安装

安装工具及辅材

安装规格举例

设备数量	1台	2台
额定电压	220V	220V
输出功率	3000W	6000W
输出电流	13.6A	27.27A
主电源线	2.5mm²	4mm²
电表规格	16A	40A
空开漏电规格	16A	32A

安装步骤

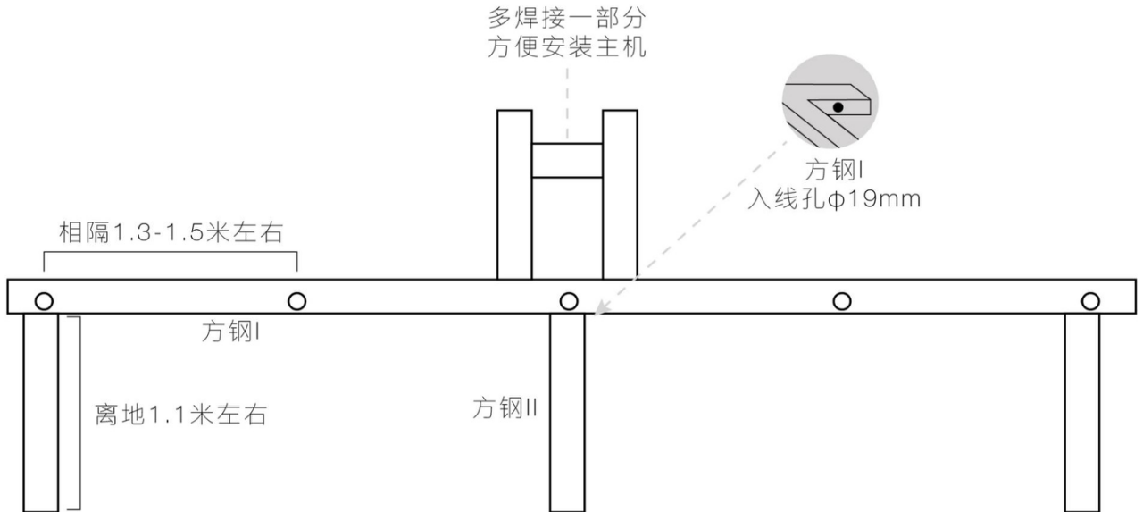

1.根据场地限制尺寸，焊接方钢Ⅰ所需长度；卷尺在已焊接方钢Ⅰ上测量多组充电插口（相距1.3-1.5m）大致定位并作标记，在标记下靠槽钢Ⅰ下沿开38mm直径孔；另取方钢锯断做成1m/1.1m等长的槽钢Ⅱ，并与已完成开孔方钢Ⅰ（匀距）T型焊接在一起；在方钢Ⅰ做入线孔

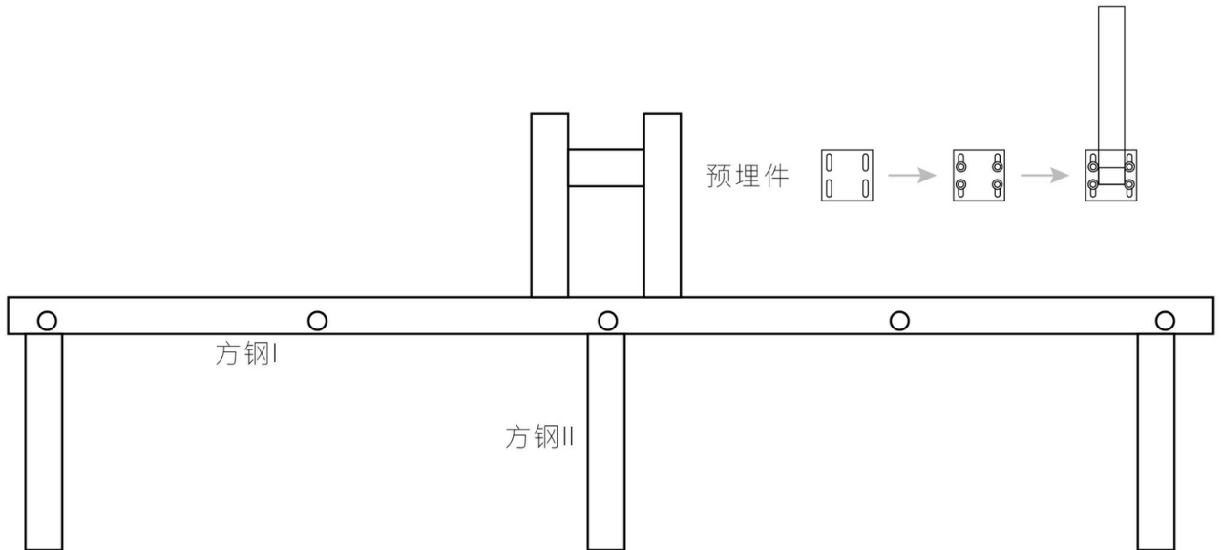

2.以方钢Ⅱ作参考，在地上定位预埋件位置，并根据预埋件上的孔位冲击钻打孔用膨胀螺丝固定； 焊接方钢Ⅱ与各个预埋件，扳手加以固定，完成方钢护栏架框工作

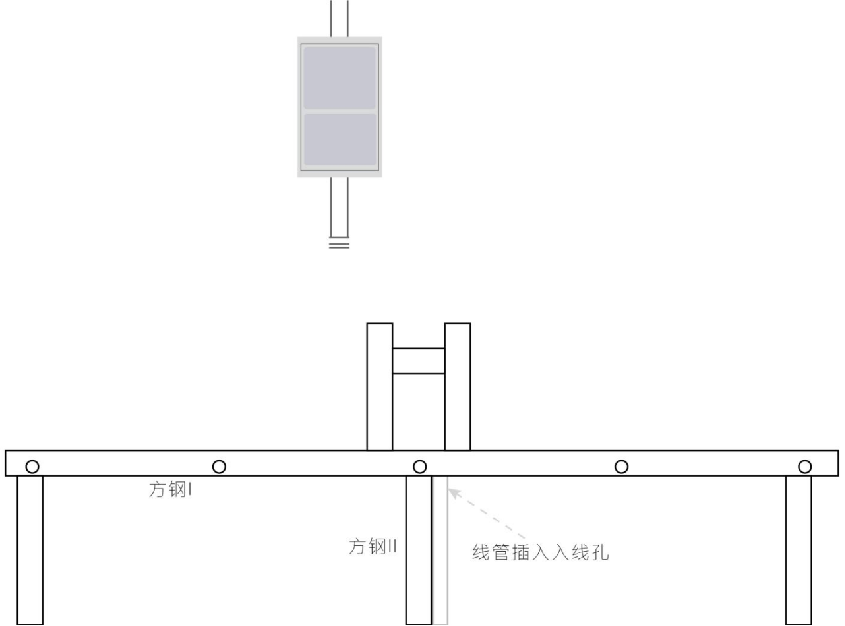

3.近电源处墙面上电表箱，用电表箱定位，打孔放胶塞，螺丝固定；铺线管，从电表箱处开始拉入火线零线地线，走线管（剪管器剪断，折弯，管卡固定）， 拉至方钢护栏框架处，从方钢Ⅰ的入线孔接入；

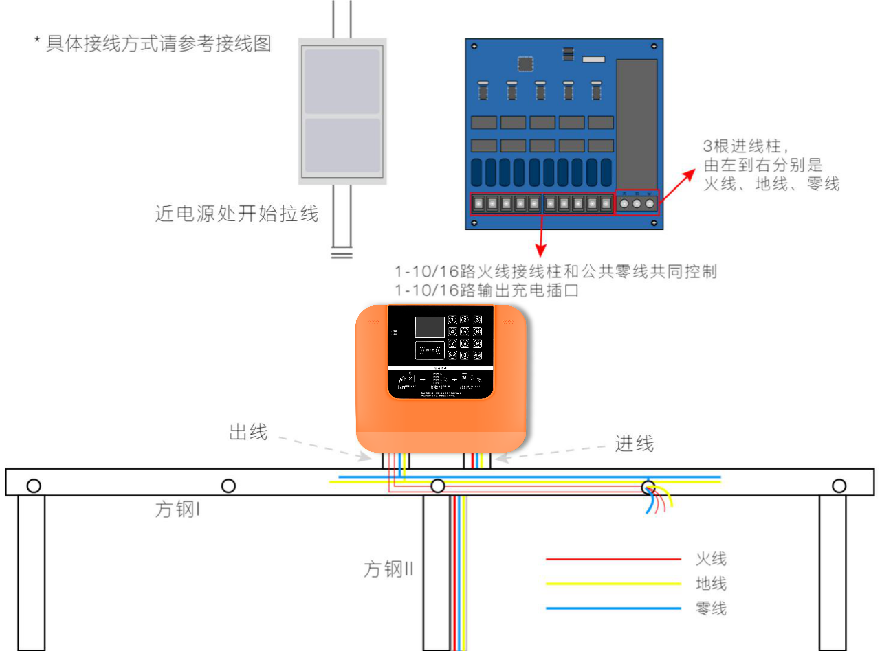

4.拉线，从19mm入线孔把线管里的线拉入方钢里（在38mm孔位处预留线长度）；把孔位预留出的所有线剥线钳剪断、剥开，露出线头；  主机内1-10/16路火线接柱和公共零线共同控制1-10/16路输出充电插口，主机出线端需要10/16根火线，分别接到1-10/16路充电插口火线柱上。

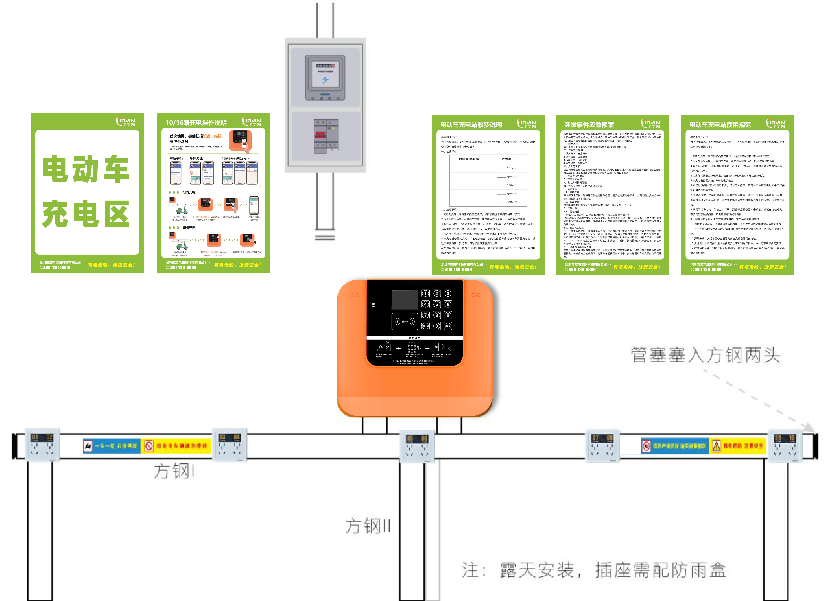

5.充电插口用电钻+燕尾自攻螺丝固定在方钢钢上（水平仪控平衡）；敲渣锤敲打每个焊接处除焊渣（防锈作用），并用水性金属防锈漆涂所有焊接处，完成防锈工作；管塞塞入方钢两头，完成方钢密封；安装空气开关、电表箱电芯，并拉入线，完成拉电；测试设备是否安装成功，并完成使用流程和标识铺设。

本安装说明为方便叙述，所示意场地过于理想，现实不可一概而论，仅提供一种参考，做思路的整理作用。

烦请前方人员综合考虑，本着安装美观和安装可靠的原则，自行裁夺。
